OH6ZZ

160m meklarointi 28.2.2025

Antenni

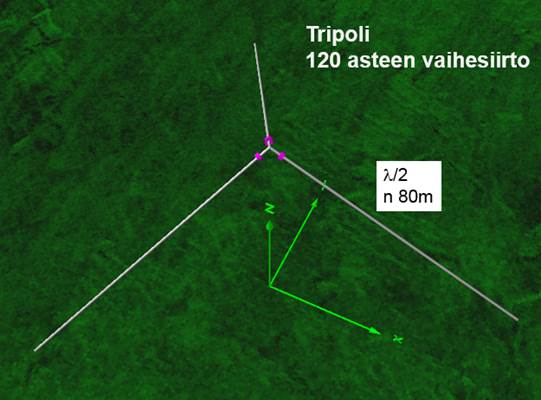

Antenni oli sama kuin vime viikolla – siis kolme n 75m halkaistua killua 120 asteen

välein n 28 metrin korkeudessa päästäsyötettyinä ja kiertopolarisaatio 0/120/240.

Vaiheistus

Ensin kvadraturihybridillä -45 ja +45 vaihesiirto eli 90 astetta jonka perässä

takaperin kytkentä sähköjunien syöttöön tarkoitetusta kolmivaihemuuntajasta.

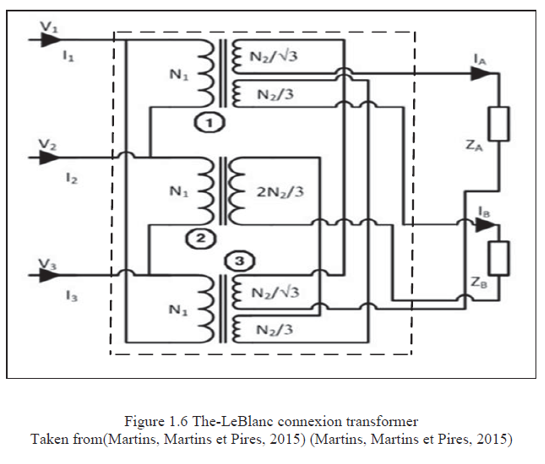

Mutta nyt kyseessä aivan eri muuntaja, harvinaisempi -

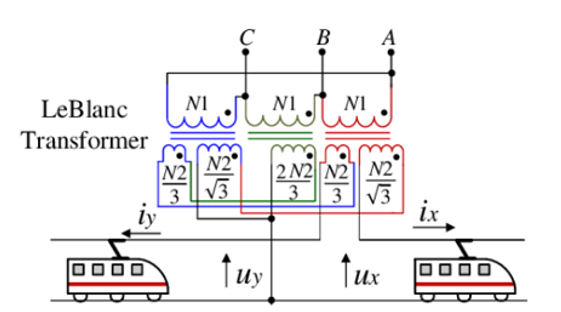

nimeltään LeBlanc.

Syöttöasemalta syöttö kahteen suuntaan - toinen vaihe vaikka pohjoiseen ja toinen etelään.

Tällä ei tietääkseni ole kukaan aikaisemmin pitänyt koskaan kusoja.

Idean löysi kukapa mukaan kuin Michael OH2AUE, joka kyllä on

labrassaan kokeillut ja testannut kytkentää mutta ei workkinut.

Mikolta hyvät ja selvät ohjeet kokeilemiseen: ”se on vaan skaalauskysymys”

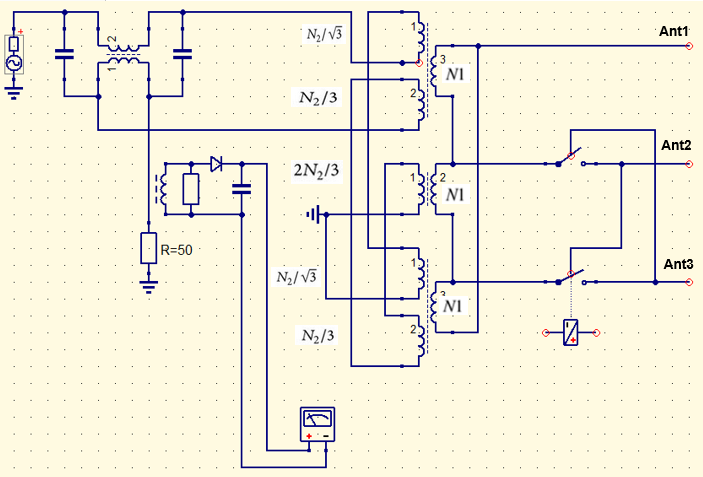

Kvadraturihybridi näkyy aina lähettimeen päin sovitettuna ja mahdollinen vinokuorma menee

päätynurkan keinokuormaan. Omassa purkin ulkopuolella n 10x10cm Al-profiilissa 250w vastus.

Mutta ikävä puoli tässä on ettei alhaalla näe mitä ylhäällä purkissa tapahtuu. Tämän takia tein keino-

kuormaan menevälle teholle mittauksen.

Kalibroin niin että alhaalla kaikki 9 lediä palaa 300 watilla.

Näyttö helppo tehdä LM3914 -piirillä.

Pysyvässä asennuksessa ledeistä näkyy jos vaikka yksi kannatinnaru katkeaa.

Yksi rinkula vaan lisää..

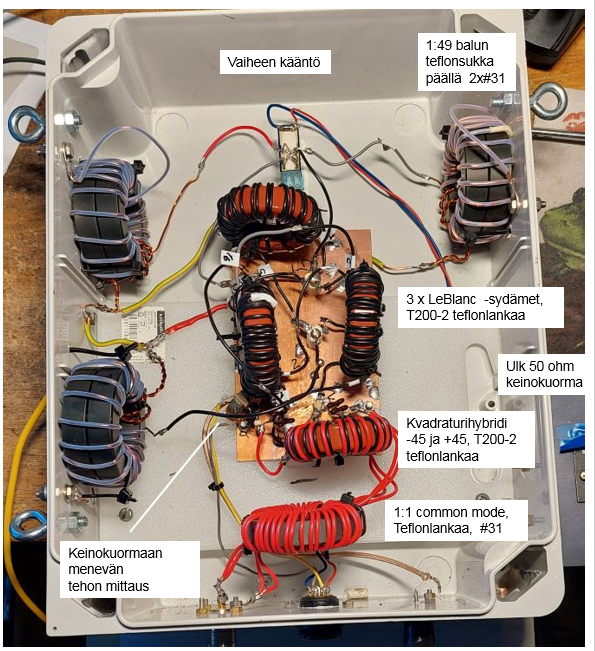

Kokeilin myös keltaisilla T200-6 mutta en saanut kierroksia sopimaan kun

taas punaisilla T200-2 onnistui selvästi paremmin.

Viime viikolle sattui hyvät kelit mutta nyt oli draamaa senkin edestä.

N kolme, neljä viikkoa sitten levittelin jäiselle pellolle langat joiden perään

narua parikymmentä metriä. Harjaterästä ja iso leka.

Hain viime perjantaina heti meklaroinnin jälkeen mastosta syöttöpurkin alas ja

testasin maanantaina uusilla sisuskaluilla – hyvältä näytti vielä siinä vaiheessa.

Kun ajelin vähän ennen meklarointia pelipaikalle, oli näkymä juuri mitä

pelkäsinkin eli kaikki tikut kumossa ja langat alhaalla. Monta päivää jatkunut

plussakeli oli sulattunut savisen kynnöspellon pinnan joten ei muuta kun kiristelykierros

pajavasaralla. Mutta yllätys oli että virityspiste oli noussut ja keinokuormaan meni

aivan liian paljon tehoa. Joten ei muuta kun joka lankaan 3.2m killua lisää.

Nyt oli antennit vireessä mutta kelit ihan poikki enkä kuullut ketään puoleen tuntiin

kun olisi pitänyt aloittaa. Sitten vaan yllättäin asemat rupesivat kuulumaan

mutta kelit oli illan mittaan aika erikoiset. Kiertopolarisaatioantenni toimi kuitenkin

ihan hyvin. Kiitoksia kusoista kaikille.

Nyt on meklaroinnin osalta luova tauko mutta odottamassa on vielä yksi

0/120/240 kytkentä ja hyvin mielenkiintoinen antenniratkaisu mutta

tämän vaiheistus on vielä kesken.

Hyvää kevättä

73 Jussi

OH6ZZ
