OH6ZZ

160m meklarointi 21.2.2025

Antenni

Bandeistamme 160m on siitä erikoisempi, että Suomen leveysasteilla on paluusignaali

ionosfääristä käytännöllisesti katsoen aina vasenkätisesti polarisoitua.

Kiertopolarisaatio sopii erinomaisesti nimenomaan 160m kotimaan kusoihin koska

käytännössä kolmen antennityypin eli ristidipolin, tripolin ja vaakaluupin säteilykuviot

ovat suoraan ylös.

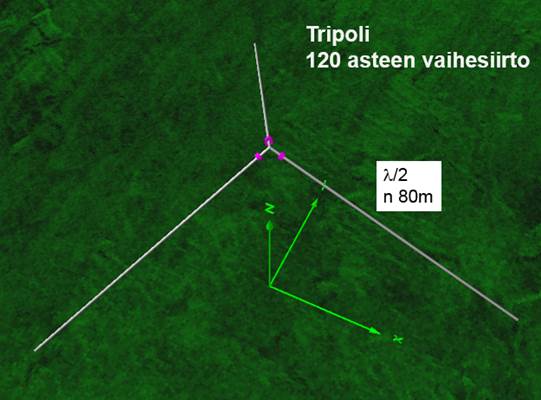

Antenni oli puolen aallon tripoli – siis n 80m langat 120 asteen välein ja

yläpäät n 28 metrin korkeudessa päästäsyötettyinä.

Vaiheistus

Jotta kiertopolarisaatio syntyy, tarvitaan vaiheistetut syötöt ja tripolissa

kolmivaiheisena 0/120/240 astetta.

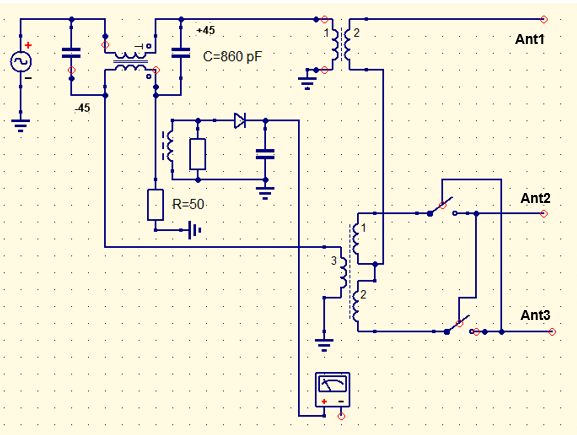

Vaiheistuksen voi toteuttaa monella tapaa mutta tässä hiukan

erikoisemmalla tavalla:

Ensin kvadraturihybridillä -45 ja +45 vaihesiirto eli 90 astetta jonka perässä

takaperin kytkentä sähköjunien syöttöön tarkoitetusta kolmivaihemuuntajasta.

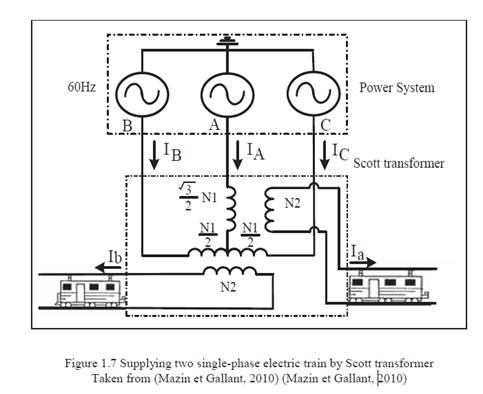

Kyseessä sähköjunien ratasyötön kolmivaihemuuntaja jonka suunnitteli USA:ssa

Westinghouse –yrityksessä 1890 lopulla Charles F Scott.

Suurmuuntajan kolmivaiheinen yläjännitepuoli 110, 145 tai 240 kV ja alapuoli 30kV.

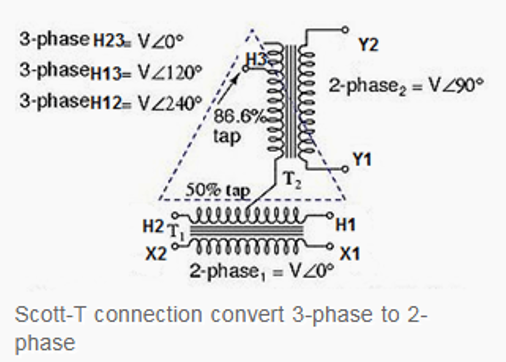

Toisiosta ulos kaksi vaihetta joiden vaihe-ero 90 astetta.

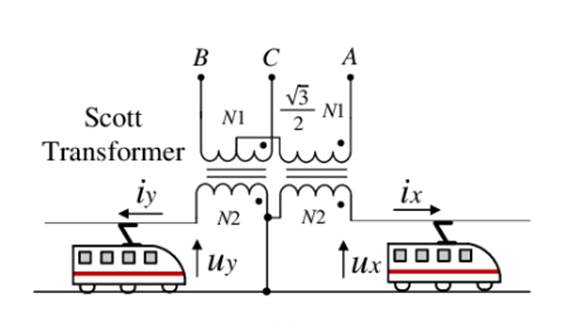

Muuntajasäiliön sisällä kaksi erillistä sydäntä joista toisen loppupää kytketty toisen sydämen keskelle,

kuin T –kirjain. Tästä nimitys Scott-T.

Syöttöasemalta syötöt kahteen suuntaan - toinen vaihe vaikka pohjoiseen ja toinen etelään.

Näitä muuntajia on edelleen käytössä esim Ranskan luotijunat.

Lisää voi kuuklata vaikkapa Scott-T transformer tai Scott-T connection tai täältä

hitachienergy.com

https://voltage-disturbance.com/power-engineering/scott-t-transformer/

Näitä Scott-T –muuntajia on Vaasassa Strömbergin/ABB/nykyään Hitachin suurmuuntajatehtaalla tehty

vientiin mutta ei tietääkseni Suomeen.

Itse kytkentä oli tuttu mutta eipä tullut aikoinaan mieleen (suurimman osan työuraani olin suurmuuntajien suunnittelussa) että kytkentää voisi hamssipuolella hyödyntää;

mutta onneksi on Michael OH2AUE..

Tiettävästi Suomen ensimmäisen kuson Scott-T kytkennällä piti Kari OH7FVG 80m:llä.

Mutta idean keksi kukapa muukaan kuin Michael OH2AUE, ja jolta sain

hyvät ja selvät ohjeet kokeilemiseen: ”se on vaan skaalauskysymys” !

Myös VK1EE on pitänyt Scott-T kusoja 7 MHz:lla, myös Suomeen kun oli

tutkinut ensin Michaelin sivuja.

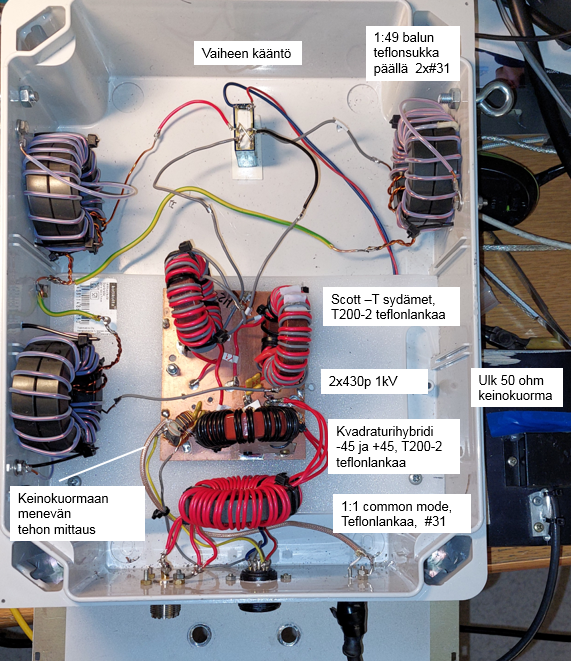

Tässä mastossa oleva kotelo

Sain vaiheet riittävän hyvin kohdalleen – 121.8, 118.6 ja 120.4 astetta

Kvadraturihybridi on lähettimeen päin aina sovitettuna kun mahdollinen vinokuorma menee

syötön vastakkaisen kulman keinokuormaan. Pistin ylös purkkiin rinkulan tehomittausta varten

josta ohjauskaapelilla alas ledeille näyttö. Säädin niin että kaikki 9 lediä palavat 300 watilla.

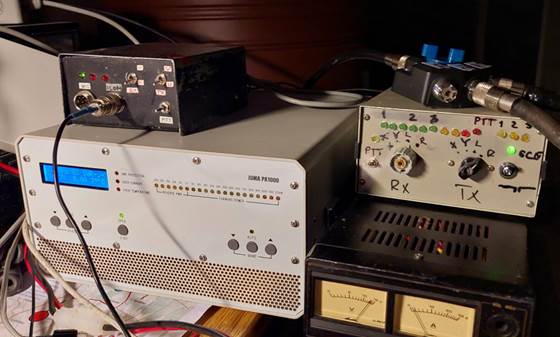

Powerin päällä ohjausboxi jota käytin ristidipolien ohjaukseen mutta nyt

valinta kumpi releen asento kuuntelussa.

160m:llä kotimaan kusoissa lähetys aina eri polarisaatiolla kuin vastaanotolla ja tätä varten

kahdessa vaiheessa rele kääntöön kun ennen lähetyksen alkua aina vaihe käännettävä.

Vaiheen kääntö samalla tavalla kuin kolmivaihemoottorissa.

Linukan päällä omatekoinen kolmiportainen sekvensseri jota käytän normaalisti 2m

EME-kusoissa preampin, linukan ja rigin ohjaukseen mutta nyt sopi hyvin myös

vaiheenkääntöreleen, linukan ja rigin ohjaukseen.

PS Testikusoista kiitoksia -2FUZ, -3SS, -1LTU, -2KI, -2DA ja -6LD ja

OH6LO/LC Artolle ja Liisalle qth:n käytöstä.

Ja kiitoksia myös vasta-asemille kusoista

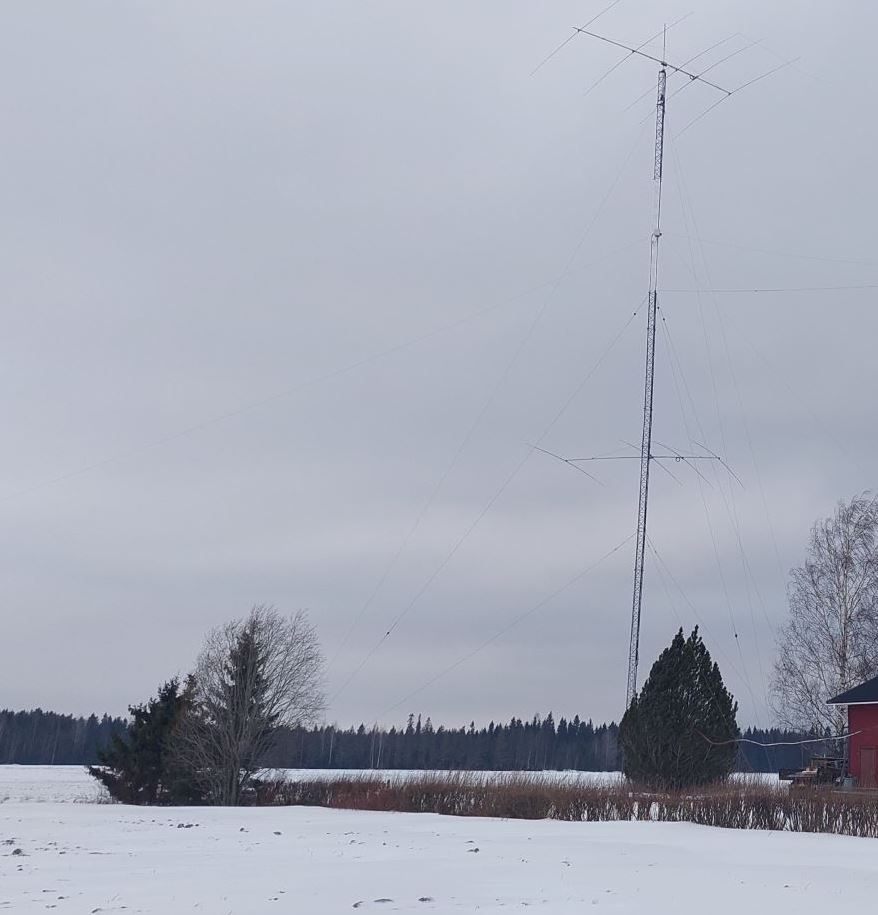

Tässä kuvakin (masto on oikeasti ihan pystysuorassa..)
Syöttöpurkki toiseksi ylimmän valkoisen mastopalan puolivälissä .

Kiertopolarisaatiosta kiinnostuneille Youtuupista löytyy Matin -7SV esitys 2018 talvipäivillä

https://www.youtube.com/watch?v=AoOoOXNO8K4
